Una interfaccia a/d ad 8 bits per PC su porta parallela

Il kit LX922 proposto da Nuova Elettronica (come anche l'LX1358) includeva uno stadio stampante per la registrazione su carta dei tracciati sismici. Considerando il costo del kit e le limitazioni che un tracciato su carta ha rispetto ad un campionamento su supporto magnetico si può considerare la possibilità di abbinare questa interfaccia, piuttosto che il vecchio stadio stampante.

Una strada simile è stata percorsa da Nuova Elettronica con il recente kit LX1500, tale kit anche se rappresenta un salto qualitativo notevole (in abbinamento al programma SISMOGEST) ha dei grossi limiti che vedremo di discutere prossimamente.

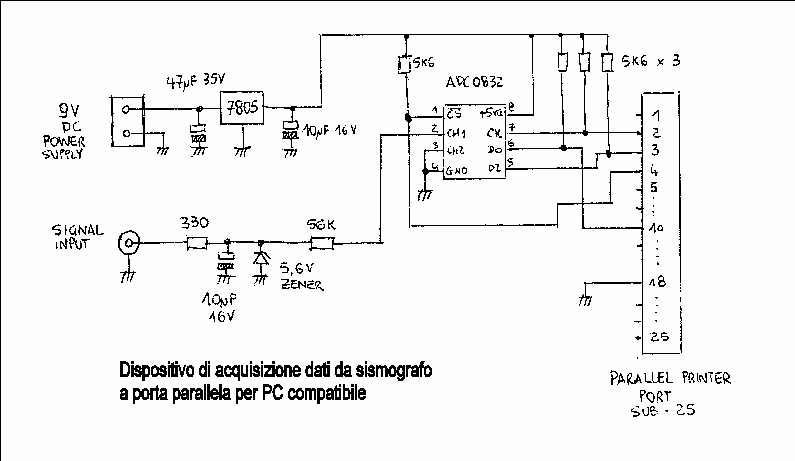

Lo schema che propongo è un semplicissimo convertitore a/d pilotato attraverso la porta parallela di un PC. Attraverso un apposito programma scritto in Basic (specifico il linguaggio per evidenziare la semplicità del tutto) si possono ottenere praticamente quelle funzionalità che servono per registrare un evento singolarmente e andarselo poi a rivedere magari anche solo con un programma di foglio elettronico.
Nel link che segue potrete trovare il sorgente di base (QBASIC Microsoft) sul quale costruire il software di acquisizione.     adc.bas

Il convertitore a/d è il ADC0832 della National Semiconductor. È un convertitore ad 8 bit che sul range 0..5V permette di apprezzare variazioni di tensione a passi da 0.0195V. I collegamenti verso la porta parallela creano, attraverso il programma di gestione, l'interfaccia seriale necessaria alla lettura dei dati convertiti.
Il circuito necessità di un alimentazione di 5V esterna realizzata con un piccolo alimentatore commerciale da 9V e poi stabilizzata con un 7805. I vari resistori servono per condizionare i segnali digitali in modo adatto per la porta parallela.
Il costo totale del circuito si aggirare intorno alle 20.000 lire.
