Cos'è un sismoscopio
Un sismoscopio è un'apparecchio costruito per rendere evidente un movimento tellurico.
Molti, se non tutti, abbiamo un sismoscopio in casa, il lampadario.
Osservando il lampadario dopo aver avuto l'impressione di aver avvertito una scossa sismica, ne possiamo avere conferma. Se il lampadario oscilla e non sono presenti correnti d'aria sicuramente abbiamo avvertito realmente un movimento tellurico.

In questa pagina è descritto, non un lampadario, ma un sismoscopio come strumento di osservazione.
Ponendo tale strumento a terra e collegandolo con un semplice apparecchio elettrico saremo in grado di stabilire se siamo in presenza di una scossa sismica di importanza rilevante.
Il sismoscopio è in grado di rilevare importanti oscillazioni sismiche locali, anche di modesta magnitudo, e di importanti (elevata magnitudo) scosse sismiche anche a grandi distanze.

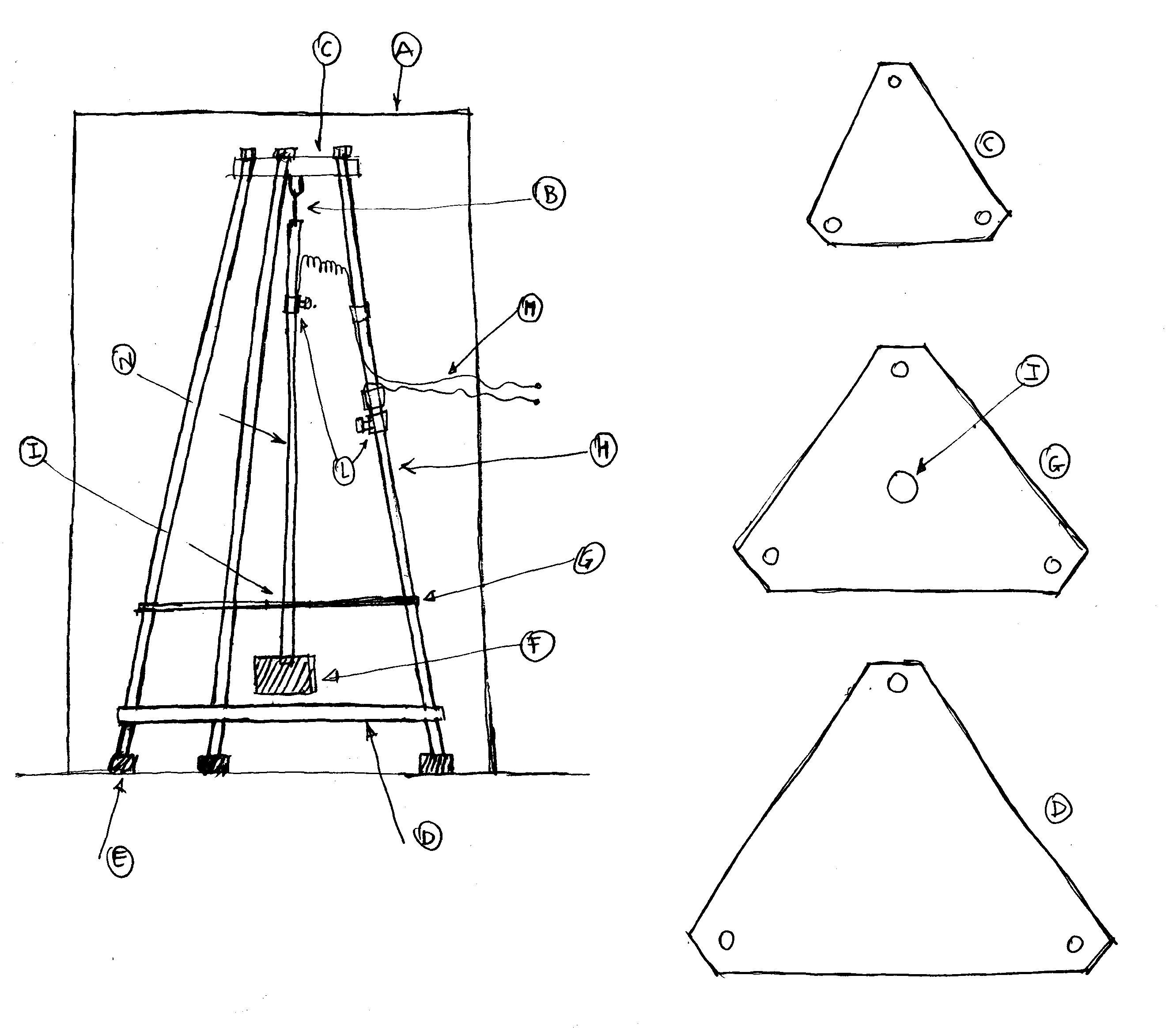

Lo schema di principio è quello illustrato nella figura che segue:

Un sismoscopio può essere costruito come un castello a tre piedi con una massa oscillante nel mezzo.
L'altezza dovrebbe essere superiore al metro, questo per allungare il periodo di risonanza almeno sull'ordine delle frequenze sismiche.
Tre sagome di metallo C, G e D sostengono le barre H.
La sagoma G inoltre presenta un foro I al centro.
All'interno di questo foro si calerà la barra N a cui sarà appesa la massa F (dell'ordine di qualche kg).
La barra N sarà isolata elettricamente dal resto del treppiede attraverso un giunto flessibile B in nylon (filo da pesca).
I conduttori elettrici M porteranno i contatti alla barra oscillante N e il resto del treppiede.
Attraverso i piedini E tutto il castello si porterà in equlibrio fino a che la barra oscillante N non sia perfettamente al centro del foro I sulla staffa G.
In questo modo non appena una scossa sismica ecciterà il sismoscopio la barra N andrà, oscillando, a chiudere il contatto dei fili (M) tra la staffa G
e la barra stessa. A questi fili si potrà collegare il circuito elettrico (o elettronico) descritto di seguito.

Per la costruzione di questo dispositivo ci si può servire anche di un cavalletto da fotografo che sarà accessoriato come serve.

Circuito elettrico per la segnalazione di avvenuta scossa sismica.
