Programmi software per registrare i terremoti di Mauro Mariotti

Pagina aggiornata il 3 Gennaio 2003

Home page

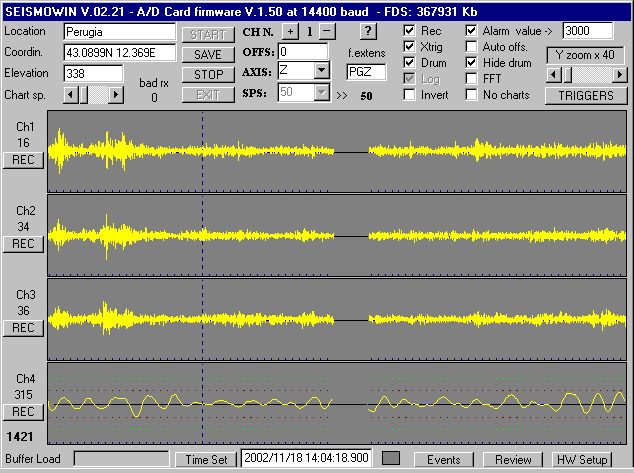

SEISMOWIN - per registrare i terremoti in digitale

SEISMONET - per trasferire i files e altri dati su internet

SEISMODOCTOR - per rendere più affidabile il PC di registrazione dei terremoti

DOWNLOADS E ISTALLAZIONE
In questa pagina sono disponibili per il download i software elencati.
Si raccomanda la lettura dei manuali. Questi sono in formato PDF.
Per leggerli occorre scaricare il programma ACROBAT READER della ADOBE.

Per decomprimere i files compressi va usato WINZIP.

Caratteristiche principali
- Supporto fino a 4 canali
- Campionamento da 0.1 SPS a 100 SPS per canale
- Registrazione automatica degli eventi
- Trigger in ampiezza o in STA/LTA
- Trigger schedulati ad orario
- Regolazione dell'offset del segnale in manuale o automatico
- Drum virtuali con salvataggio immagini in JPG
- Archiviazione dei drum virtuali
- Buffer delle tracce per recuperare eventi passati sotto soglia
- Tracciatura tipo oscilloscopio dei canali
- Velocità della tracciatura regolabile
- Parametrizzazione di trigger eventi estremamente flessibile per poter registrare sia terremoti vicini che lontani
- Memorizzazione dati in ASCII per la massima compatibilità verso qualsiasi programma di analisi
- Compatibilità diretta con WinQuake
- Playback (Review) delle tracce continue (datalog) memorizzate durante l'acqusizione
- Datalog in formato RAW binario a 16 bit per una semplice trasformazione in file audio WAV
- Possibilità di selezionare diverse velocità di acquisizione per ogni canale

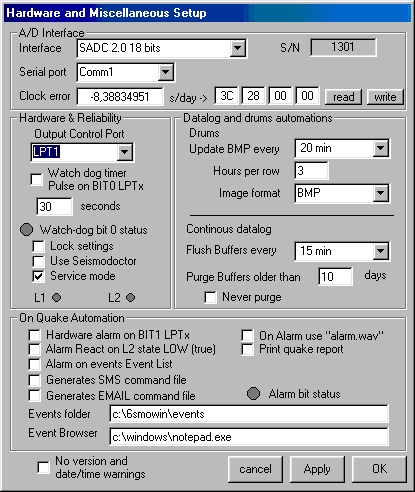

- Gestione di dispositivi di watch-dog hardware e software
- Gestione di segnali di allarme hardware e software
- Completa integrazione con il decoder DCF77 della scheda SADC10
- Possibilità di sfruttare time sincronizzati da PC (GPS, NMTP)
- Accurata gestione dell'orario
- Predisposto all'invio di SMS ed EMAIL sugli eventi
- Finestre di dimensioni contenute a 640x480 per l'utilizzo in PC con schede grafiche di vecchia generazione
- MiniWizard Setup per le impostazioni di trigger dei canali a scelta tra telesismi e locali

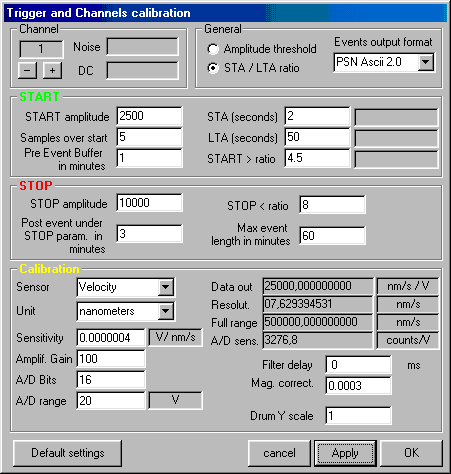

- Finestra di calibrazione dei sensori per la registrazione di dati scientificamente validi

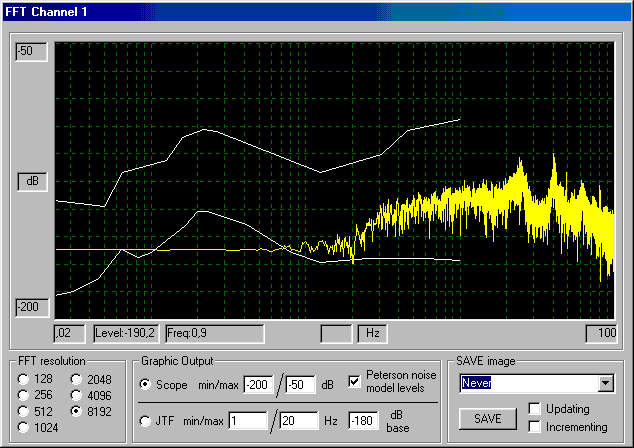

- Finestra FFT per analisi rumore e comparazione con le curve di Peterson

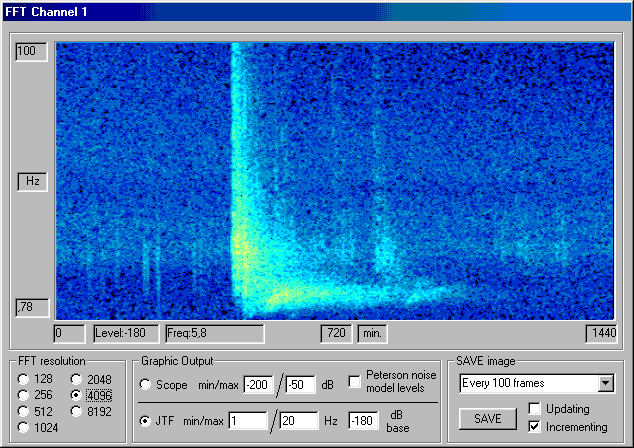

- Finestra FFT per analisi rumore con diagrammi JTF (Join Time Frequency)
- Schede a/d supportate:
  + Scheda a 16 bit 4 canali SADC10
  + Scheda a 18 bit 4 canali SADC18
  + Scheda a 16 bit 1 canale LX1500 di Nuova Elettronica
  + Scheda a 16 bit 1 canale della Infiltec di David Saum
  + Scheda a 12 bit DATAQ
  + Scheda a 24 bit 3 canali SADC20
  + Scheda a 16 bit 16 canali (solo 4 utilizzabili) SADC30



Per lo storico delle versioni clicca qui

ISTALLAZIONE
Per istallare questo programma occorre scaricare il pacchetto di istallazione composto da 1 file compresso.
Il file compresso va espanso o su una cartella dedicata (es. C:\6smopack\6smowin) oppure espanso più floppy disk o un singolo CD ROM.
Nel caso si espanda il file compresso su più floppy occorrerà memorizzare:

SETUP.EXE
SETUP.LST
xxxxx1.CAB             (xxxxxx = nome del programma)

sul disco numero 1

xxxxx2.CAB            (xxxxxx = nome del programma)

sul disco numero 2

eccetera.

AGGIORNAMENTO
Se si sta aggiornando una versione del programma, salvo che sia diversamente specificato, si potrà aggiornare il solo file eseguibile.
In questo caso si scarica il file eseguibile e lo si sovrascrive al vecchio programma nella cartella dove risiede.

Chi fosse interessato al protocollo di comunicazione della scheda A/D 16 bit 4 canali (per questo software) può fare il download del manuale SEISMOWIN_ENG.PDF.
C'è una sezione dedicata al protocollo che può servire per la programmazione di un driver per la scheda a/d.

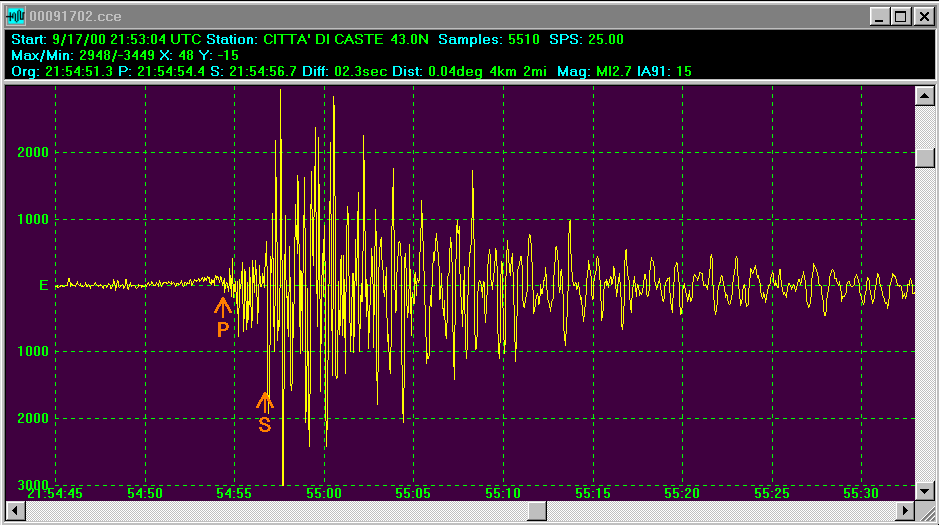

Un'esempio di tracciato ottenibile abbinando SEISMOWIN con il programma di visualizzazione e analisi WinQuake è il seguente.



Il sismogramma si riferisce ad un evento microsismico avvenuto a circa 4 km da Città di Castello (PG) dove è istallata una delle stazioni della IESN (Italian Experimental Seismic Network www.iesn.org)


Alarm.wav
Per chi fosse alla ricerca di un file alarm.wav adatto alla segnalazione di allarme generata da Seismowin può scaricare il file alarm.wav regisrato da una speaker professionista la Sig.ra Carla Antognoni. Basta usare questo file al posto del normale alarm.wav distribuito con Seismowin.


Software di comunicazione su internet.

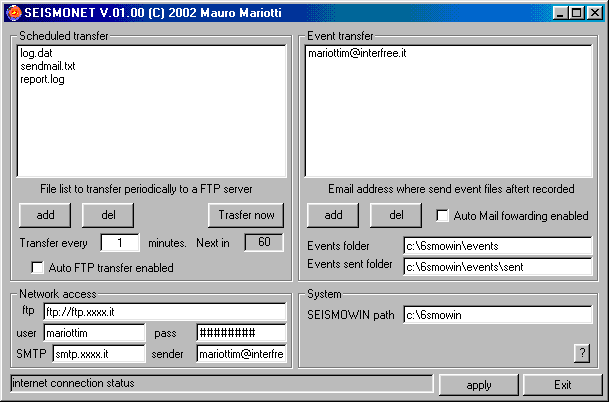

Il programma SEISMONET è stato studiato per facilitare l'interscambio di dati da varie stazioni sismiche.
Sostanzialmente si tratta di un programma di trasferimento files via FTP e un mail forwarder via SMTP.
SEISMOWIN genera dei files di eventi sismici (effettivi o presunti che siano) nonchè altri files (se abilitato) come i drums virtuali dove vengono visualizzate le tracce sismiche durante un'intera giornata.

SEISMONET si può programmare affinchè i files degli eventi e i drum virtuali vengano trasferiti via internet. I files degli eventi a una serie di indirizzi email come allegati. Le immagini dei drum, o qualsiasi altro files ad uno spazio FTP che può far capo a delle pagine web come questa, per esempio, che contiene i drum virtuali della stazione di Perugia.
Questa è la prima versione del programma. Sarà sicuramente suscettibile di bugs e miglioramenti.
Aspetto le vostre impressioni in merito.


SEISMONET.ZIP pacchetto di istallazione versione 01.00

6SMONET.EXE file eseguibile di eventuale aggiornamento (VERSIONE 01.00) versione 01.00

SEISMONET_ING.PDF manuale d'uso versione 01.00

ISTALLAZIONE
Per istallare questo programma occorre scaricare il pacchetto di istallazione composto da 1 file compresso.
Il file compresso va espanso o su una cartella dedicata (es. C:\6smopack\6smonet) oppure espanso più floppy disk o un singolo CD ROM.
Nel caso si espanda il file compresso su più floppy occorrerà memorizzare:

SETUP.EXE
SETUP.LST
xxxxx1.CAB             (xxxxxx = nome del programma)

sul disco numero 1

xxxxx2.CAB            (xxxxxx = nome del programma)

sul disco numero 2

eccetera.

AGGIORNAMENTO
Se si sta aggiornando una versione del programma, salvo che sia diversamente specificato, si potrà aggiornare il solo file eseguibile.
In questo caso si scarica il file eseguibile e lo si sovrascrive al vecchio programma nella cartella dove risiede.

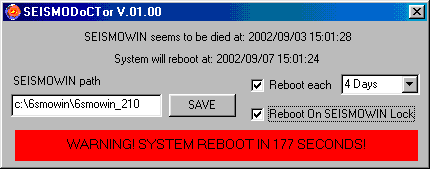

Questo programma permette di monitorare l'attività di SEISMOWIN e comunque della macchina di acquisizione che deve essere sempre attiva.
Se per qualche motivo il software SEISMOWIN va in crash, SEISMODOCTOR riavvia il sistema.



VERSIONE DISPONIBILE 01.00
Questa è la prima versione del programma. Sarà sicuramente suscettibile di bugs e miglioramenti.
Aspetto le vostre impressioni in merito.


SEISMODCT.ZIP non presente, usare il pacchetto di SEISMOWIN e seguire le istruzioni seguenti

6SMODCT.EXE file eseguibile di eventuale aggiornamento (VERSIONE 01.00)

SEISMODOCTOR_ING.PDF manuale d'uso

ISTALLAZIONE
Per istallare questo programma occorre avere prima istallato SEISMOWIN.

Creare una cartella come:

C:\6SMODCT  (può anche essere diversa, ma si consulti il manuale per alcune note importanti)

e memorizzare il programma eseguibile nella cartella specificata

AGGIORNAMENTO
Se si sta aggiornando una versione del programma, salvo che sia diversamente specificato, si potrà aggiornare il solo file eseguibile.
In questo caso si scarica il file eseguibile e lo si sovrascrive al vecchio programma nella cartella dove risiede.
